使用干燥箱对蒙药黑冰片吸附性能研究

蒙药黑冰片( har gabur) 为猪科动物野猪 Sus scrofa L． 的干燥粪便，经密封煅成炭用，有消食、平 息“希日”、杀“粘”、破痞之功效，用于寒“希日”病， 消化不良，黄疸，“希日”痞，“希日”疫、“粘”疫，胃 “希日”症，“粘”痧等病症。活性炭具有较好的 吸附作用，黑冰片与活性炭外表很相似，但是黑冰片 在作为炭状物的吸附性能方面却很少有相关研究， 因此本文对黑冰片吸附性能开展了一系列研究，比 较了不同批次，不同粒径黑冰片的吸附性能，并与活性炭、蒙脱石进行比较，为探索其治疗作用机理以及 新制剂、新功效的开发提供实验数据支持。

黑冰片( 亳州市中药饮片厂，经江西中 医药大学杨明教授鉴定为真品，批 号 140901， 150701，161220) ; 活性炭( 西陇化工，分析纯，批号: 160318) ; 蒙脱石散( 先声药业，批号 07 － 130402) ; 亚甲基蓝( 上海展云化工，批号 20150305) ; 磷酸二 氢钾等其他试剂为分析纯，纯化水为实验室自制。

振动式药物超微粉碎机( 济南倍力粉 体技术工程有限公司) ; 调速电动振荡器(金坛市金南仪器制造有限公司) ; 激光粒度仪(马尔文) ; 扫描电子显微镜( FEI Quanta250，美国 FEI 公司) ; 紫外分光光度计( 岛津 UV － 2500) ；DZF-6020真空干燥箱（上海精宏）。

将市售黑冰片置于 60℃ 真空干 燥箱中干燥数小时，适当研磨，过 100 目筛; 将干燥 黑冰片粗粉碎，过 40 目筛，称取适量于超微粉碎机 粉碎，得超微粉黑冰片; 将各样品在( 105 ± 0． 5) ℃ 条件下干燥 4h 以上，以除去水分及吸附的气体。

粒径分析采用马尔 文激光粒度仪测量，形态结构采用扫描电子显微镜 进行测定。

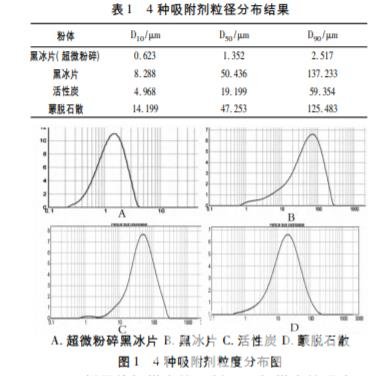

经粒径测定，超微粉碎黑冰片 的平均粒径最小，过 100 目筛黑冰片的平均粒径最 大，结果见表 1 和图 1。

2． 2． 2 样品的扫描电镜分析

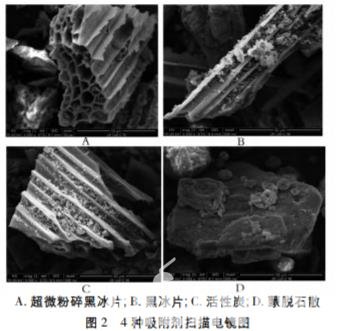

经扫描电镜观察黑 冰片的结构与活性炭相似，呈规则的网孔状，蒙脱石 散呈不规则的块状结构，见图 2。

精密称取适量亚甲基 蓝，在( 105 ± 0． 5) ℃ 干燥 4h 后称重，计算亚甲基蓝 含水量。称取与 1． 5g 亚甲基蓝干燥品相当的未干 燥的亚甲基蓝 1． 5508g，用 pH 值为 7 的磷酸盐缓冲 溶液在( 60 ± 10) ℃ 下溶解，冷却至室温后过滤，滤 液置于 1000mL 容量瓶中，分次用磷酸盐溶液冲洗 滤渣后用磷酸盐缓冲溶液定容至刻度，摇匀，备用。

采用减重法精确 称取 亚 甲 基 蓝 0． 00206g，0． 00384g，0． 00501g，0. 00805g，0． 00997g，0． 01194g，分别用纯净水配置 成亚甲基蓝溶液，均稀释 10 倍后于 665nm 波长处 用紫外分光光度法测定吸光度。以浓度为横坐标， 吸光度为纵坐标绘制标准曲线。标准曲线为: Y = 82. 791X － 0． 0536，Ｒ2 = 0． 9998，线性范围为 0． 002 ～ 0. 012mg /mL。

2． 5 吸附值测定

在预实验的基础上，分别称取适 量不同吸附剂样品，置于 100mL 具磨口塞的锥形烧 瓶中，用滴定管加入适量的亚甲基蓝试液，立即置于 电动 振 荡 机 上 振 荡 20min( ［25 ± 5］℃，150 次/ min) 。振荡结束后立即过滤，各供试品分别稀释一 定倍数，用分光光度计在波长 665nm 下测定吸光度 A，根据标准曲线计算出吸附后溶液的浓度 C。利 用亚甲基蓝的标准曲线计算各样品对亚甲基蓝溶液 的饱和吸附值。

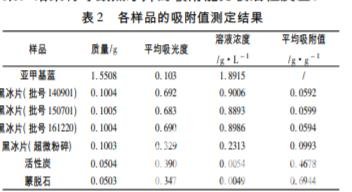

各样品吸附值结果见表 2。 结果显示，黑冰片对亚甲基蓝有一定的吸附作用，不 同生产批次的同等质量的黑冰片吸附能力差异不 大，说明生产厂家生产的黑冰片质量稳定。比较不 同粒径黑冰片吸附能力可知，黑冰片颗粒粒径越小， 吸附能力越强。比较相同质量的各种吸附剂的吸附 能力，黑冰片的吸附能力最弱，蒙脱石吸附能力最 强。由此可以得出黑冰片作为炭类药物具有一定吸 附能力，但是其吸附能力与活性炭、蒙脱石这类临床 常见药相比不是很强。

3 讨论

黑冰片吸附性能相较于活性炭和蒙脱石并没有 表现良好，是因为野猪为杂食性动物，野猪粪在经过 闷煅后，其中的有机成分炭化，无机盐和微量元素则 存在于炭化后的孔洞内外，降低了黑冰片的质量-表面积比。其制作方法对黑冰片中无机盐以及微量 元素的含量也有一定的影响。制作活性炭时需要在 一定温度下通入混合气体，使获得的活性炭具有细 密的孔洞结构，而具有强而稳定的吸附能力。温度 的控制对于炭药非常重要，温度过低则炭化量不足， 温度过高又会使炭药表面灰化，导致孔洞结构大 量减少，吸附能力也随之大大降低，达不到药用标 准。而黑冰片传统制作过程中仅凭借经验，很难做 到如制作活性炭时温度可控，且制作容器并未进行 杀菌消毒处理，会引入较多的杂质，使重金属及砷盐 含量增加，甚至导致黑冰片制作成品时受到污 染。结果将导致黑冰片的吸附能力较活性炭差。
